2011年09月19日

ThinkPad T61(7658-A14):メモリー交換・増設



ThinkPad T61(7658-A14)のメモリーを標準搭載の512MBから1GB×2枚に載せ替えた際の交換手順まとめ。
今更な感じの内容だけど、とりあえずまとめてみる。

ThinkPad T61の最大メモリー容量はカタログ上では4GB(2GB×2枚)上限になっているけど、実際は搭載しているチップセットがIntel GM965 Expressチップセットなので8GB(4GB×2枚)まで搭載する事が可能な模様。
ただし、32bitOSでの利用可能上限は3GBとなり、それを超える容量を利用する場合は64bitOSの利用が必須になる。

対応するメモリーの規格はPC2-5300(DDR2-667)のS.O.DIMM。
PC2-6400(DDR2-800)のS.O.DIMMも利用できるけど、Intel GM965 Expressチップセットの仕様上、動作速度はPC2-5300相当の333MHzでの動作になる。

今回はTranscend製のDDR2-667対応S.O.DIMMの1GBモデル「JM667QSU-1G」を2枚投入した。

■ 交換手順

■ 注意!■
メモリは精密機器であり、特に静電気に弱いです。
作業前に金属に触れるなどして体内から静電気を逃がしてから作業を行います。
また、基板上のメモリチップや金属端子部には直接触れないよう、基板の両端を持つようにして作業しましょう。




ThinkPad T61本体からバッテリーを抜いた後、写真画像の赤丸で示した裏面の4箇所のネジを取り外す。

ネジを取り外した後、ThinkPad T61本体を表向きにし、パームレスト部を取り外す。
キーボード下部、右手前と左手前の切れ込みから手前が持ち上がるように作られている。




こちらは本体左側。




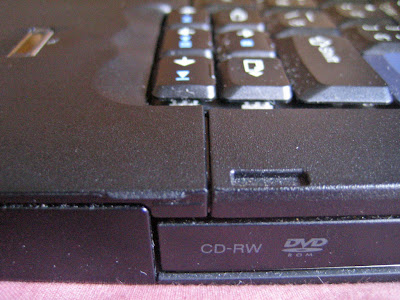

こちらは本体右側。

引っかかりが結構強固なのでゆっくり丁寧に取り外すようにしないと割れる可能性があるので要注意。
自分が使っている個体では特に右側がなかなか外れなかった。



パームレスト裏面と本体を繋ぐフィルムケーブル。
本体側のコネクタを直上に持ち上げると取り外せる。
繊細なケーブルなので取り扱いには要注意。
逆に取り付け時にはコネクタ部を合わせて上から押し込む形で取り付ける。
これでパームレストが取り外せ、その下に存在するメモリスロットが姿を現す。



モデルによって標準で搭載されているメモリーモジュールの容量や数量は異なるけど、写真は標準で512MBのメモリーモジュールが1枚搭載されている状態。
ThinkPad T61のメモリースロットは上下に2スロットが存在し、同容量のメモリを2枚組で搭載する事で高速なデュアルチャネル動作が可能になる。



メモリーモジュールを固定している両脇の金具を外側に開くと自動的にモジュールが立ち上がるので、メモリースロットから手前に引き出す形で取り外す。



逆の手順で新しいメモリーモジュールを取り付ける。



メモリーモジュールを斜めに差し込んだ後に押し下げ、両脇の金具でカチッとロックされれば取り付け完了。
メモリーモジュールが奥まできちんと差し込まれていないと、ロックが中途半端になり正常に認識されなかったり動作が不安定になる原因となるので要注意。



同様の手順でもう一方のメモリースロットにもメモリーモジュールを取り付ける。



メモリーモジュールを取り付けた後は、取り外した時とは逆の手順でパームレストを取り付ければ作業完了。

■ 認識確認



BIOSでメモリ容量を確認。
※電源投入直後、画面にThinkPadロゴが表示されているタイミングで「F1」キーを連打すればBIOSメニュー画面に入れる。
取り付けたメモリの合計容量が認識されていればオーケー。
1GB=1024MB
※写真の例は1GB+2GB=合計3GB搭載時。
正常に認識されていない場合は取り付けが上手く出来ていない可能性があるので、再度取り付けをやり直す。

■ 動作確認



メモリの動作チェックには「memtest86」を利用。
1周1時間半ぐらい、とりあえず2周回して問題無かったのでオーケーとした。

■ Amazon:
■ 各社PC2-5300 1GB S.O.DIMMメモリーモジュール
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 1GB D2/N667-S1G/E
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 1GB D2/N667-S1G/E
I-O DATA PC2-5300(DDR2-667)対応 200ピン S.O.DIMM 1GB 低消費電力モデル SDX667-H1G/EC
I-O DATA PC2-5300(DDR2-667)対応 200ピン S.O.DIMM 1GB 低消費電力モデル SDX667-H1G/EC
Transcend JetRam ノートPC用増設メモリ PC2-5300(DDR2-667) 1GB 永久保証 JM667QSU-1G
Transcend JetRam ノートPC用増設メモリ PC2-5300(DDR2-667) 1GB 永久保証 JM667QSU-1G

■ 各社PC2-5300 1GB S.O.DIMMメモリーモジュール(2枚組)
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 1GB 2枚組 D2/N667-S1GX2/E
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 1GB 2枚組 D2/N667-S1GX2/E
I-O DATA PC2-5300(DDR2-667)対応 200ピン S.O.DIMM 1GBx2 低消費電力モデル SDX667-H1GX2/EC
I-O DATA PC2-5300(DDR2-667)対応 200ピン S.O.DIMM 1GBx2 低消費電力モデル SDX667-H1GX2/EC

■ 各社PC2-5300 2GB S.O.DIMMメモリーモジュール
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 2GB D2/N667-2G/E
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 2GB D2/N667-2G/E
I-O DATA PC2-5300 (DDR2-667) S.O.DIMM 2GB SDX667-2G/EC
I-O DATA PC2-5300 (DDR2-667) S.O.DIMM 2GB SDX667-2G/EC
Transcend JetRam ノートPC用増設メモリ PC2-5300(DDR2-667) 2GB 永久保証 JM667QSU-2G
Transcend JetRam ノートPC用増設メモリ PC2-5300(DDR2-667) 2GB 永久保証 JM667QSU-2G

■ 各社PC2-5300 2GB S.O.DIMMメモリーモジュール(2枚組)
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 2GB 2枚組 D2/N667-2GX2/E
BUFFALO ノートPC用増設メモリ PC2-5300 (DDR2-667) 2GB 2枚組 D2/N667-2GX2/E
I-O DATA PC2-5300 (DDR2-667) S.O.DIMM 2GBx2 SDX667-2GX2/EC
I-O DATA PC2-5300 (DDR2-667) S.O.DIMM 2GBx2 SDX667-2GX2/EC
Transcend JetRam ノートPC用増設メモリ PC2-5300(DDR2-667) 4GB KIT(2GB×2) 永久保証 JM667QSU-4GK
Transcend JetRam ノートPC用増設メモリ PC2-5300(DDR2-667) 4GB KIT(2GB×2) 永久保証 JM667QSU-4GK

■ 各社PC2-5300/6400 4GB S.O.DIMMメモリーモジュール
【4GB】 Micron純正 DDR2 667MHz SDRAM(PC2-5300) 200pin SO-DIMM 667D2N-4G-M
【4GB】 Micron純正 DDR2 667MHz SDRAM(PC2-5300) 200pin SO-DIMM 667D2N-4G-M
Hynix 800D2N-4G-H PC6400 DDR2 4GB HYNIX純正ノート用メモリ ■DDR2 200pin SO-DIMM
Hynix 800D2N-4G-H PC6400 DDR2 4GB HYNIX純正ノート用メモリ ■DDR2 200pin SO-DIMM


◆ リンク:
Lenovo ノートパソコン ThinkPad 7658A14 製品情報 - 仕様

■ Lenovo ThinkPad T61(7658-A14) 構成:2011年9月18日
CPU:Intel Core 2 Duo T7100/1.8GHz
チップセット:Intel GM965 Express
メモリ(1):PC2-6400 DDR2 SODIMM 1GB(Transcnend JM667QSU-1G)
メモリ(2):PC2-6400 DDR2 SODIMM 2GB(Transcnend JM667QSU-2G)
ハードディスクドライブ:500GB(日立GST 0S02598 HTS545050B9A300)
DVDコンボドライブ:日立LG GCC-M10N
ビデオチップ:チップセット内蔵 Intel GMA X3100
ディスプレイタイプ:14.1V型TFT液晶
解像度:1,280×800ドット 1,677万色
音源:Intel HD Audio準拠
イーサネット:10BASE-T/100BASE-TX/1000BASE-T
ワイヤレスLAN:Intel Wireless WiFi Link 4965AGN IEEE 802.11a/b/g/draft n 準拠
PCカードスロット:TypeII/I×1(CardBus対応)
Expressカードスロット:ExpressCard 34/54×1
OS:Microsoft Windows XP Professional SP3
