2009年11月21日

Eee PC 901-X:メモリー交換・増設



Eee PC 901-Xのメモリーを標準搭載の1GBから2GBに載せ替えた際の交換手順を今更まとめてみたりする。

Eee PC 901-Xの搭載可能最大メモリー容量は2GB(2GBモジュール×1枚)。
対応するメモリーの規格はPC2-4200(DDR2-533)以上の規格のS.O.DIMM。

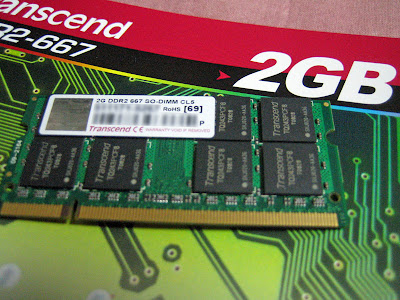

今回は上位規格であるDDR2-667対応S.O.DIMMの2GBモデル、Transcend製の「JM667QSU-2G」を投入した。

■ 交換手順

※メモリは精密機器であり、特に静電気に弱いです。
作業前に金属に触れるなどして体内から静電気を逃がしてから作業を行います。
また、基板上のメモリチップや金属端子部には直接触れないよう、基板の両端を持つようにして作業しましょう。

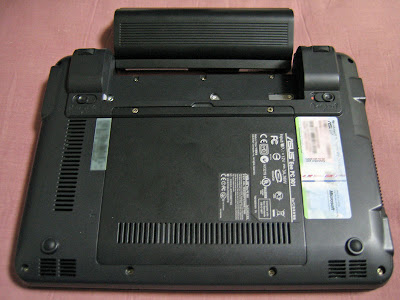

Eee PC 901-X本体からACアダプターとバッテリーを取り外す。

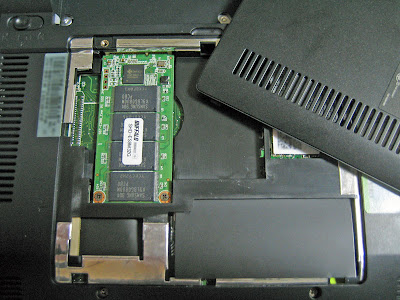

本体裏面にある蓋を開ける。

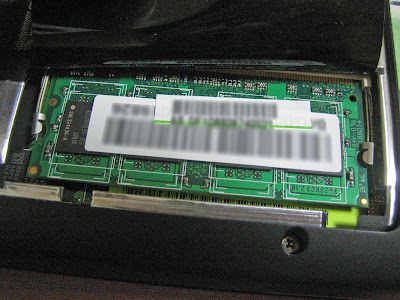

右手前にある薄いフィルムをめくるとメモリーモジュールが確認できる。
Eee PC 901-Xのメモリースロットは1スロットしかないので、標準で搭載されている1GBのメモリーモジュールを抜き取った後、新たに用意した2GBのメモリーモジュールを取り付ける形になる。

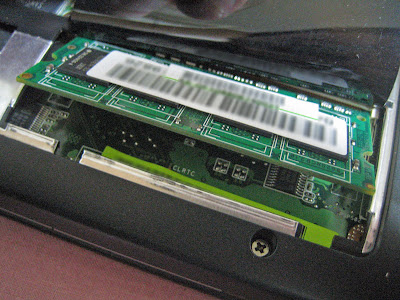

メモリーモジュールを固定している両脇の金具を外側に開くと、自動的にモジュールが立ち上がるので、メモリースロットから取り外す。
固定金具の開放にはつまようじ等を使うと便利かも。
ただでさえ空間が狭い上にフィルムが邪魔になるけど、ゆっくり慎重に作業すれば特に問題ない。




取り外しとは逆の手順で2GBのメモリーモジュールを取り付ける。

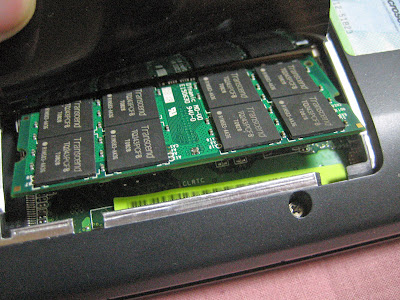

メモリーモジュールを斜めに差し込んだ後に押し下げ、両脇の金具でカチッとロックされれば取り付け完了。
メモリーモジュールが奥まできちんと差し込まれていないと、ロックが中途半端になるので要注意。

あとは元通り蓋をして取り付け作業完了。
これでEee PC 901-Xの上限となる搭載メモリ2GBになる。



BIOSでメモリ容量を確認。
電源投入直後に「F2」キーを連打すればBIOSセットアップメニュー画面が起動する。

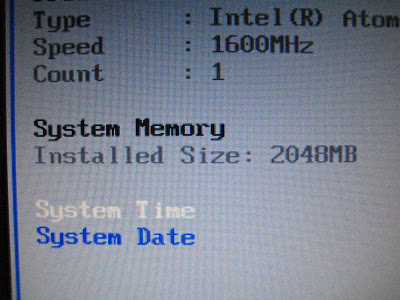

System Memory項目のInstalled Sizeの数値が2048MBとなっていれば正常に認識されている。
正常に認識されていない場合は取り付けが上手く出来ていない可能性があるので、再度取り付け作業をやり直す。

また、自分の機体ではWindows上で正常にメモリ容量を認識させるために、一度セーブする必要があった。
「Exit」メニューの「Exit & Save Changes」を選択して設定内容をセーブしてBIOSメニューを終了する。
※「Main」メニュー表示時に「F10」キーを押しても可。

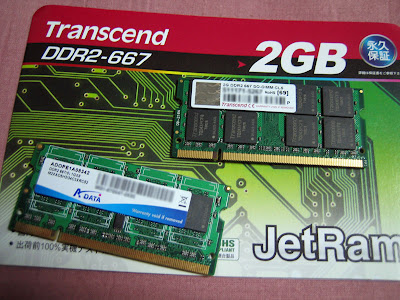

抜き取ったメモリモジュールは手元に残しておいた方が良いようです。
修理時には元のメモリモジュールに戻して出した方がいいとか…?
