2009年05月06日

6th Desktop PC:構築



テストマシンである3号機から取り外したCeleron 420とGA-945GCMX-S2をベースに、余っていた部品をかき集めて一台のパソコンを構築。
デスクトップパソコンの通番的には6号機になる。

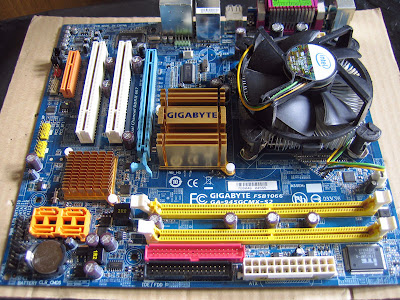

ベースは先日テストマシンである3号機から取り外されたCeleron 420と、GIGABYTEのマザーボード「GA-945GCMX-S2」。
1年半ぐらい前に買ったもので、性能的にも機能的にもまだ十分使い物になる。
と言うわけで(?)復活決定。
いや、単にパソコン組み立てたい病が出ただけだという話も(汗。
とは言え、余っている部品をかき集めるだけで一台出来上がってしまうのだけど。



部屋の片隅に長らく放置されてたUACのMicroATXケース「UACC-001PW-P/250」。
AcBel製の250W電源「SFX-250P-DNSS」付き。
省電力なCeleron 420と945GCの組み合わせなら特に問題ないだろう、と思う。

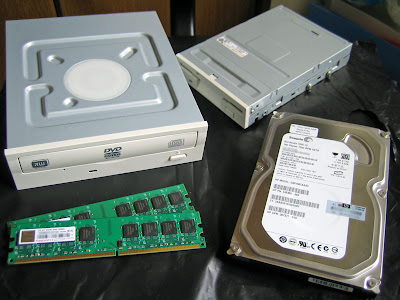

あとはハードディスクとメモリ、DVDドライブとFDドライブ。
ハードディスクはファイルサーバ「ML110 G5」から取り外した「GB0160CAABV(Seagate ST3160815AS)」を流用。
メモリは余っていたTranscendのPC2-6400 1GBを2本。
DVDドライブはテストマシンから取り外して放置されていたLITE-ONの「DH-20A4P」。
FDドライブは入れる必要も無いんだけど、とりあえず余っていたので入れてる。
TEACの「FD-235HG」。


組み立て開始。

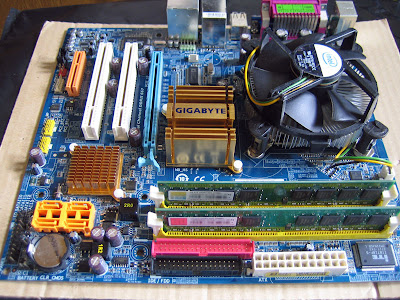

マザーボードにCPUとCPUクーラーは元々取り付けてあるので、あとはメモリを取り付け。

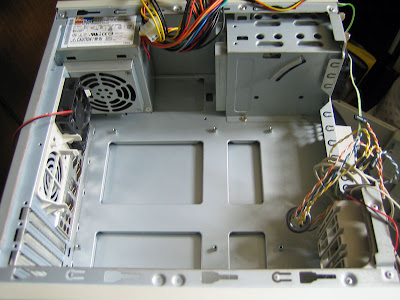

ケースオープン。
邪魔なケーブル類をよけて、バックパネルを取り付ける。

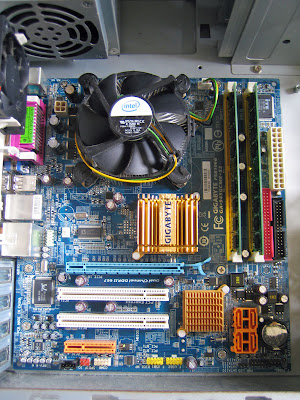

マザーボードをケースに取り付け。

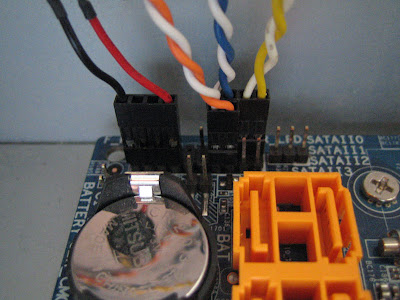

ケースの電源スイッチケーブルやリセットスイッチケーブル、電源LEDケーブルやアクセスLEDケーブル、スピーカーケーブルを接続。

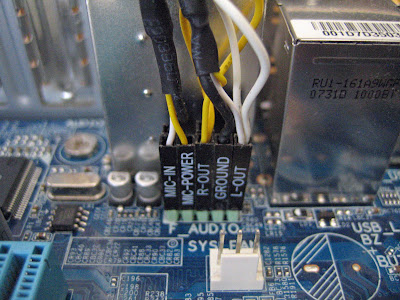

ケース前面のオーディオ端子ケーブルを接続。

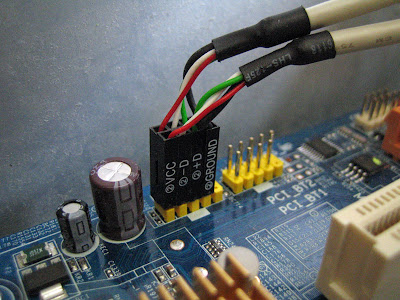

同じくケース前面のUSBへのケーブルを接続。

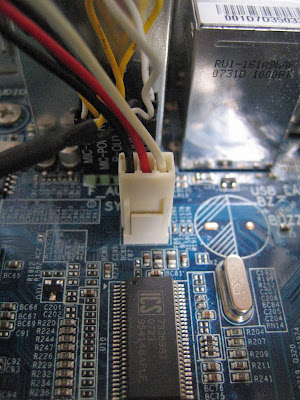

ケースファンの電源コネクタを接続。

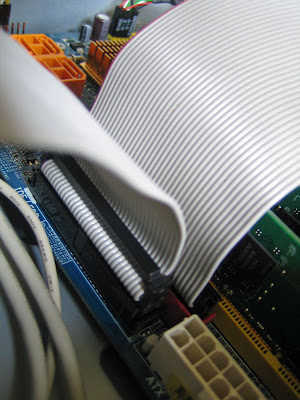

DVDドライブを接続するIDEケーブルと、FDドライブを接続するFDケーブルを接続。

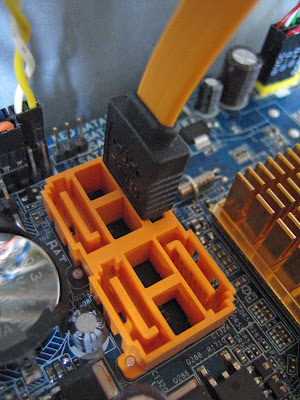

ハードディスクを接続するSerialATAケーブルを接続。

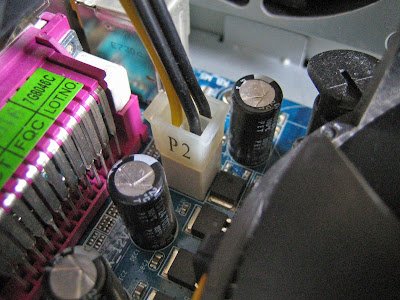

電源から出ている4pinコネクタを接続。



電源ケーブルを接続。
電源が古いので20pinコネクタだが、24pin対応のマザーボードに接続した際に4pin足りなくても動く場合もある。
今回は問題なく動いた。

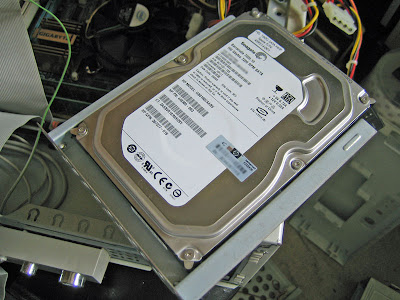

ハードディスクをマウンタに固定。
ケースに取り付ける。

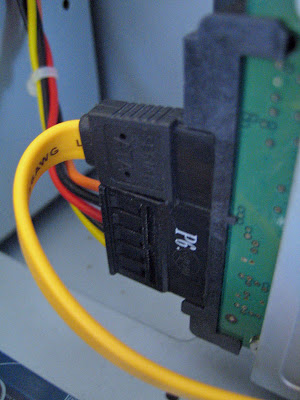

SerialATAケーブルと電源ケーブルをハードディスクに接続する。

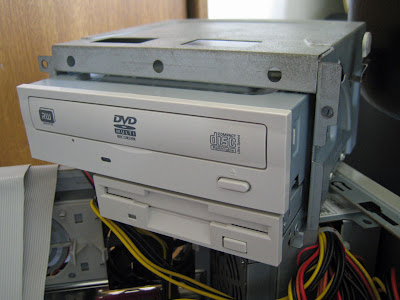

DVDドライブとFDドライブをマウンタに固定。
ケースに取り付ける。

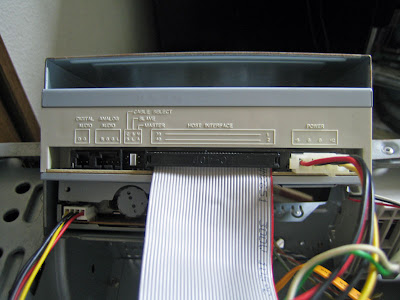

IDEケーブルとFDケーブル、各電源ケーブルを接続。

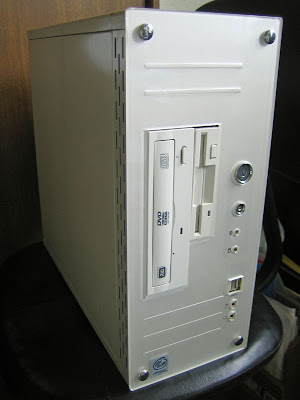

あとはケースの蓋を元通り閉めれば完成。




■ 6th Desktop PC 構成:2009年5月6日
ケース:UAC UACC-001PW-P/250
電源ユニット:AcBel SFX-250P-DNSS
CPU:Intel Celeron 420
マザーボード:GIGABYTE GA-945GCMX-S2
ビデオ:オンボード Intel GMA950
メモリ(1):PC2-6400(DDR2-800) 1GB (Transcend JetRam JM2GDDR2-8K)
→ PC2-6400(DDR2-800) 2GB (Transcend JetRam JM800QSU-2G)
メモリ(2):PC2-6400(DDR2-800) 1GB (Transcend JetRam JM2GDDR2-8K)
→ なし
ハードディスクドライブ:160GB (Seagate ST3160815AS)
DVDドライブ:LITE-ON DH-20A4P
フロッピーディスクドライブ:TEAC FD-235HG
ネットワークインターフェース:オンボード Realtek RTL8110SC
サウンド:オンボード Realtek ALC888

メモリが早々に変わっているのはちょっとしたトラブルのため。
って言うか、実は最初立ち上がらなくて困ってた。
メモリを1本減らしたら立ち上がるようになったんだけど、2GB1本に挿し直したら動かなくなったり、今度は違う2GBを挿したら動いたり、意味が良く分からん。
CMOSがうまくクリアできてなかったのか、マザーボード上のボタン電池を抜いて一晩おいてから動かしたら上記構成で動くようになったので、とりあえずこのまま行く方針で。

OSはWindows 7 RC x86を導入する予定で。
