2009年04月29日

ML110 G5:ハードディスク換装&増設



ファイルサーバとして稼働中の「ML110 G5」に搭載しているシステム用ハードディスクの交換と、データ用ドライブを増設。



本体側面のサイドパネルを取り外す。



本体前面寄りにある3箇所のツメを外してフロントパネルを取り外す。

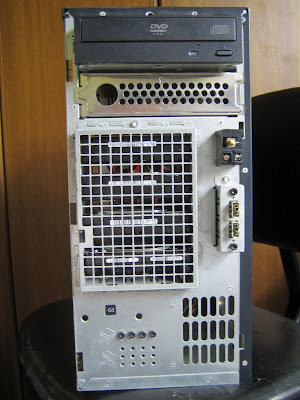

フロントパネルを取り外した状態。
次にHDDベイカバーを取り外す。



基本的にT-15のトルクスネジが使われているので、T-15のトルクスドライバーが必要になる。
マイナスドライバーでも物によっては代用可能。



本体前面下部にある光学ドライブおよびHDDの固定用ネジ置き場。
HDDを取り付ける台数×4本のネジを取り外す。
※写真は既にHDD固定用ネジが全て使われている状態。



増設するHDDにネジを取り付ける。



HDDベイの溝に沿ってHDDを差し込む。



奥まで差し込まれると固定器具でロックされる。
取り外す時はツメを手前に浮かせてHDDを抜き取る。



電源ケーブルとシリアルATAケーブルを取り付ける。
シリアルATAケーブルは付いてなかったと思うので別途用意する必要あり。

以上でHDDの取り付け作業完了。

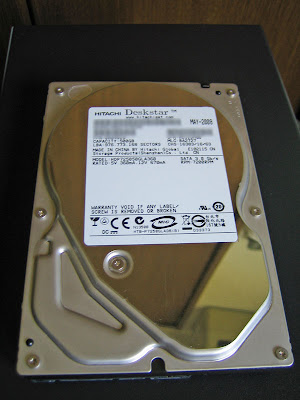

システムドライブは購入時に搭載されていたSeagateの「GB0160CAABV(ST3160815AS)」から、日立GSTの「HDP725050GLA360」へ交換。
容量が160GB→500GBに増加する。



OS用で20GB確保している以外は、作業領域やVMware用の仮想ディスク置き場等として使ってる。
システムはいつも通り「Acronis TrueImage」でコピーした。

■ Amazon:
Acronis True Image Home 2010
Acronis True Image Home 2010

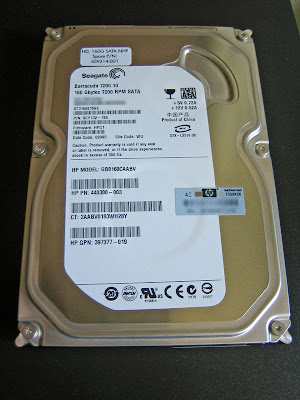

取り外した「GB0160CAABV(ST3160815AS)」は、他機でテスト用に使う予定。

データドライブはWesternDigitalの「WD10EADS」を追加。



既にデータドライブとして「WD10EACS」と「WD10EADS」を1台ずつ積んでいるので、これで3台目のデータドライブになる。
合計3TB。

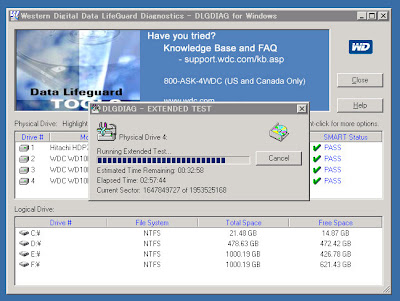

WesternDigitalのハードディスクユーティリティ「Data LifeGuard Diagnostics」を実行。
不具合は確認されず。

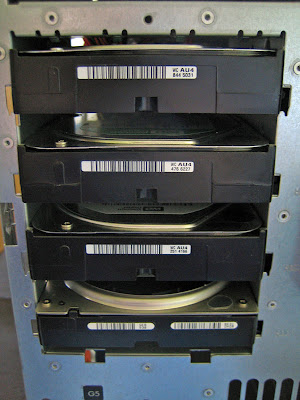

4台搭載可能なML110 G5のハードディスクベイが満載状態に。
5インチベイにマウンタを付ければ、さらにもう一台載せる事も一応可能。
その前に1TBのドライブが1.5TBか2TBに載せ替えられるような気もする。
WesternDigitalのWD15EADSがもうちょっと安ければなぁ…。

RAIDは組んでいない。
そこまでして保護したいような大切なデータなら、RAIDを組むより外部メディアにバックアップして保存した方が絶対安全だ。
特にメモリ等、他のハードウェアの不具合から来るデータ破損はRAIDじゃ保護できないしね。
先のメモリトラブルで発生した大量のデータ破損についても、未だデータの内容確認に追われていて被害全容が見えてなかったりする。
全部が全部壊れてる訳じゃないので、一つ一つ確認しないといけなくてかなり大変。

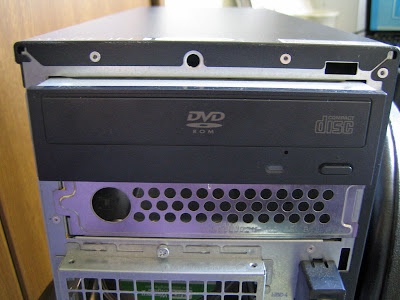

ハードディスクの載せ替えついでに、5インチベイに入れていたリムーバブルユニットを撤去。





取り外したリムーバブルユニットはサブマシンに転用する方針で。

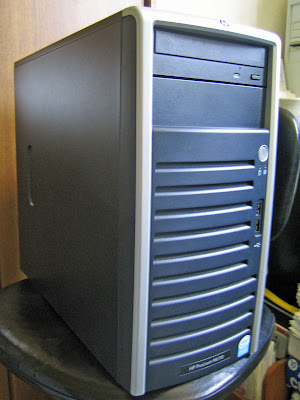

■ hp ML110 G5 (4456070-AWSJ) 構成:2009年4月29日
CPU:Intel Celeron 420
チップセット:Intel 3200
メモリ(1):PC2-6400(DDR2-800) Unbuffered DIMM 2GB NonECC(Micron CT25664AA800)
メモリ(2):PC2-6400(DDR2-800) Unbuffered DIMM 2GB NonECC(Micron CT25664AA800)
ハードディスクドライブ(1):hp GB0160CAABV(Seagate ST3160815AS)
→ HGST HDP725050GLA360 New!
ハードディスクドライブ(2):WesternDigital WD10EACS
ハードディスクドライブ(3):WesternDigital WD10EADS
ハードディスクドライブ(4):WesternDigital WD10EADS New!
リムーバブルユニット:オウルテック OWL-BF90SP
DVD-ROMドライブ:日立LG GDRH20N
ネットワークインターフェース:オンボード NC105i PCIe Gigabit Server Adapter

日本HP:HP ProLiant ML110 G5 - 仕様一覧

2011/09/22更新:HDDの取り付け手順を追記
タグ:ML110 G5
